Ремонт паровоза
СтимДата:  16.11.2010, Вторник,  21:57 | Сообщение # 1
Группа: Проверенные
Сообщений: 44
Репутация: 0
Статус:
Есть у меня любимый паровоз типоразмера ТТ. Паровоз этот много трудился и настал момент, когда он бегать перестал, невзирая на исправный (!) мотор.
Не хотелось отправлять моего любимца на вечную стоянку и я решил его разобрать, чтобы понять причины столь нелогичного поведения.

Вскрытие показало, что в красном пластмассовом основании паровоза разболтались отверстия, через которые выходят валы колёсных пар и червяк, проходящий внутри вдоль основания паровоза, получил возможность выталкивать из зацепления шестерни, закрепленные на колёсных валах, вместо того, чтобы крутить их.

Для наглядности сделан снимок со снятым с вала колесом:

Казалось бы, случай безнадёжный, но мне в голову пришла дерзкая идея выточить латунные втулки на валы, которые, во-первых, отцентрируют оси колёс, а, во-вторых, остановят износ пластмассового основания, потому что валы впредь будут вращаться внутри неподвижных (зажатых основанием) втулок.
Вот готовая втулка:

Вот втулка на валу:

А вот как меняет картину наличие на валу втулки:

Так выглядит полный комплект колёс и втулок (две колёсные пары уже собраны):

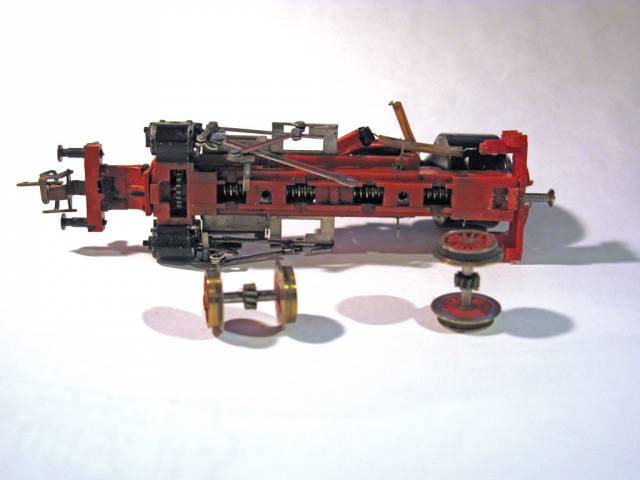

И, наконец, завершающий процесс сборки:

Вот он, отремонтированный красавец. Осталось произвести мелкие отделочные работы:

Буду рад, если мой опыт кому-нибудь пригодится! cool
Прикрепления: 7600308.jpg (123.0 Kb) · 8916276.jpg (113.4 Kb) · 9093221.jpg (96.1 Kb) · 3987701.jpg (98.1 Kb) · 8699478.jpg (110.7 Kb) · 6977740.jpg (107.7 Kb) · 9586213.jpg (157.9 Kb) · 7392822.jpg (361.8 Kb) · 8777565.jpg (121.7 Kb)


Сообщение отредактировал Стим - Вторник, 16.11.2010, 22:23

dinДата:  17.11.2010, Среда,  11:45 | Сообщение # 2
Группа: Проверенные
Сообщений: 54
Репутация: 1
Статус:
Вот чтобы подобное не происходило я при ТО кладу ну очень маленькую капельку смазки на посадочное место в раме под ось колпар.
Мои "ветераны" при этом чувствуют себя очень хорошо.

rocomotionДата:  19.03.2011, Суббота,  03:45 | Сообщение # 3
Группа: Модераторы
Сообщений: 117
Репутация: 1
Статус:
Неплохо !
